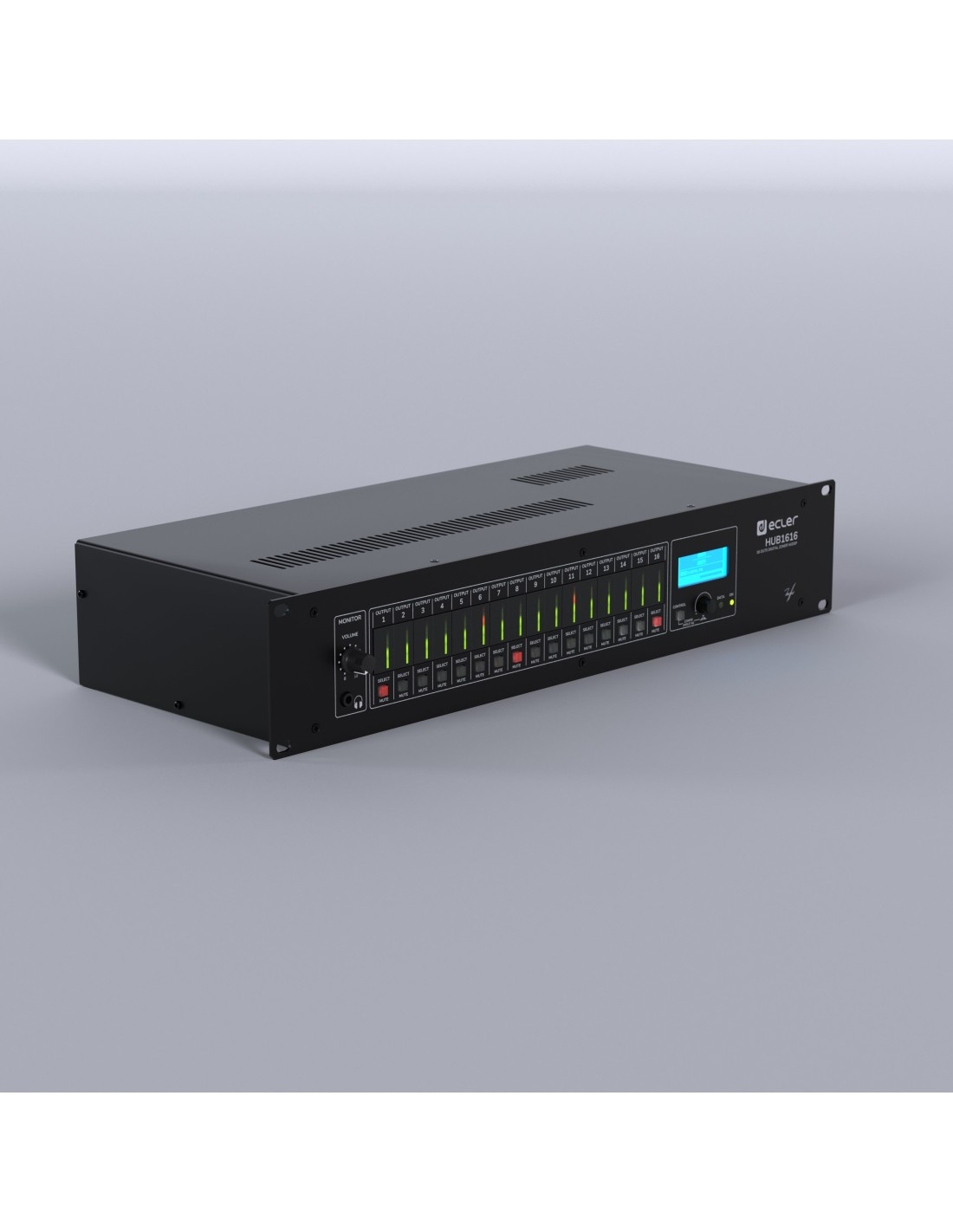

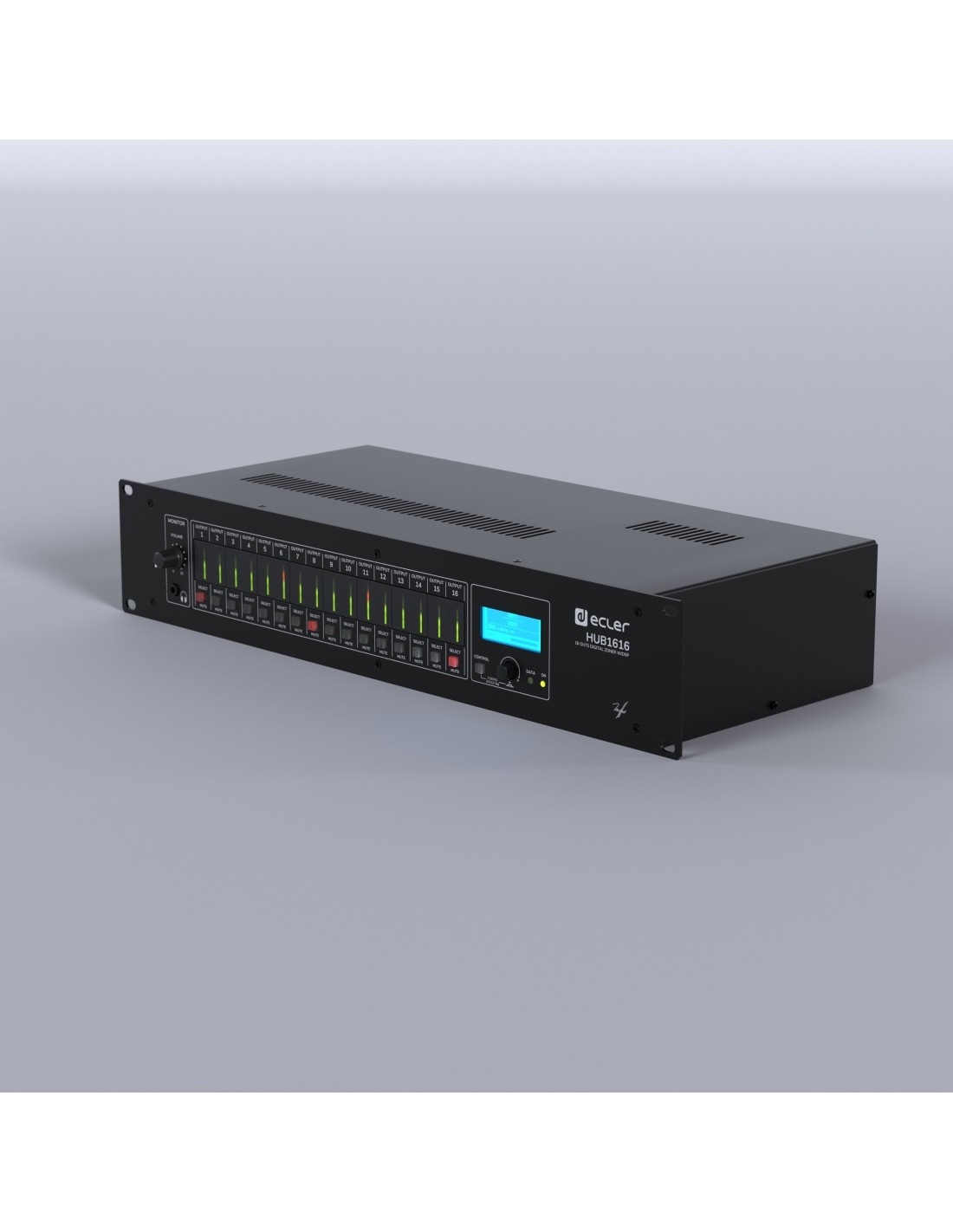

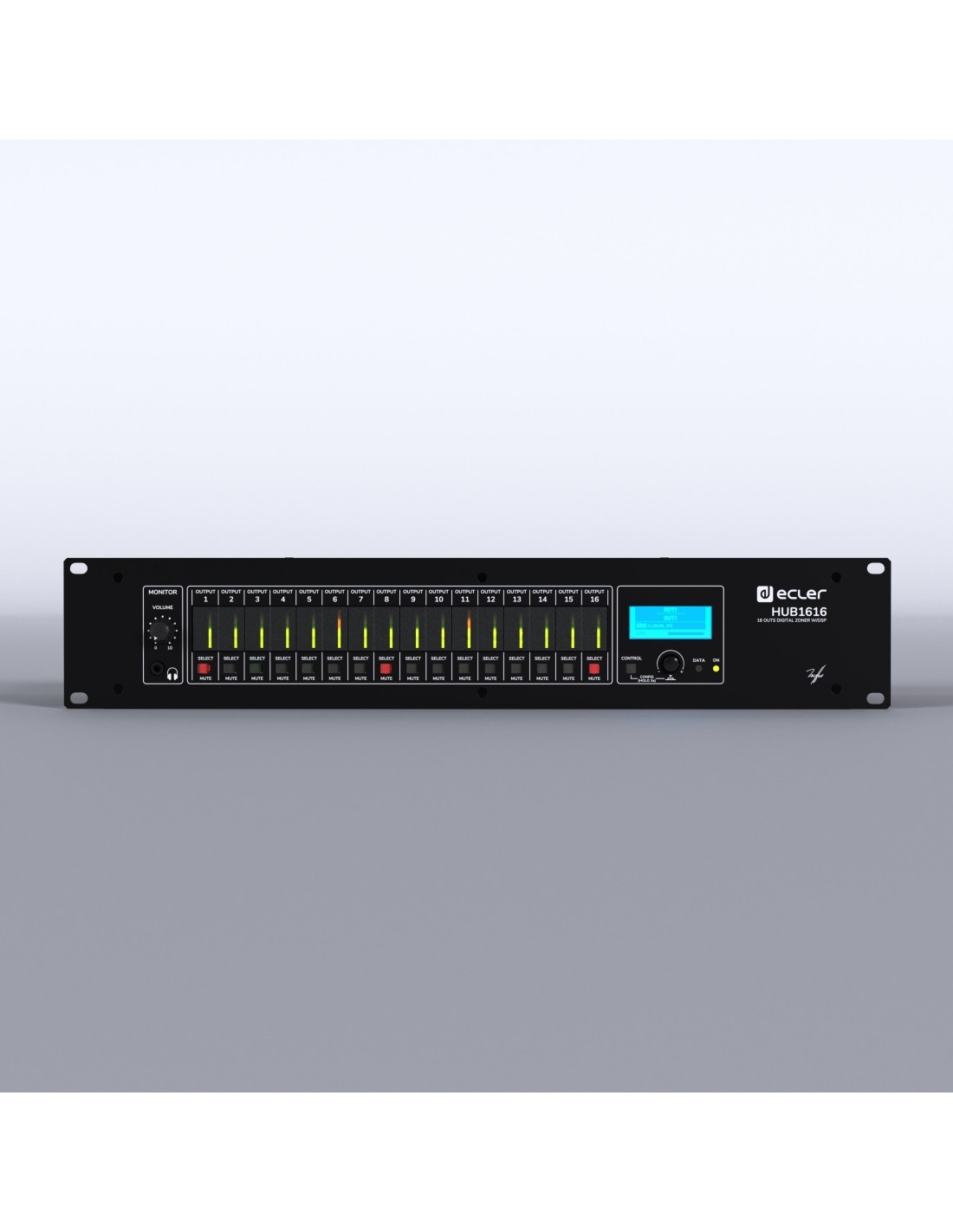

Ecler zonificador digital HUB1616 | 16 in / 16 out | DSP | plug&play

Dispone de la aplicación web-server embebida HANGAR (control desde navegador web estándar en Windows / MacOS, etc.) para su configuración; control remoto desde paneles físicos de instalación en pared, estaciones de llamada (paging) y aplicaciones para dispositivos móviles (Android, iOS). Incluye DSP con funciones específicas tanto para entradas como salidas. HUB Series ofrece múltiples posibilidades, siendo intuitivo y fácil de configurar. Desde el usuario menos experimentado al más experto, podrá poner en marcha una instalación profesional de audio en cuestión de minutos (Plug and Play). Es la solución perfecta para cualquier tipo sonorización que requiera gestionar y controlar diferentes zonas.
SISTEMA
Processor Floating point 32/64bit
FÍSICO

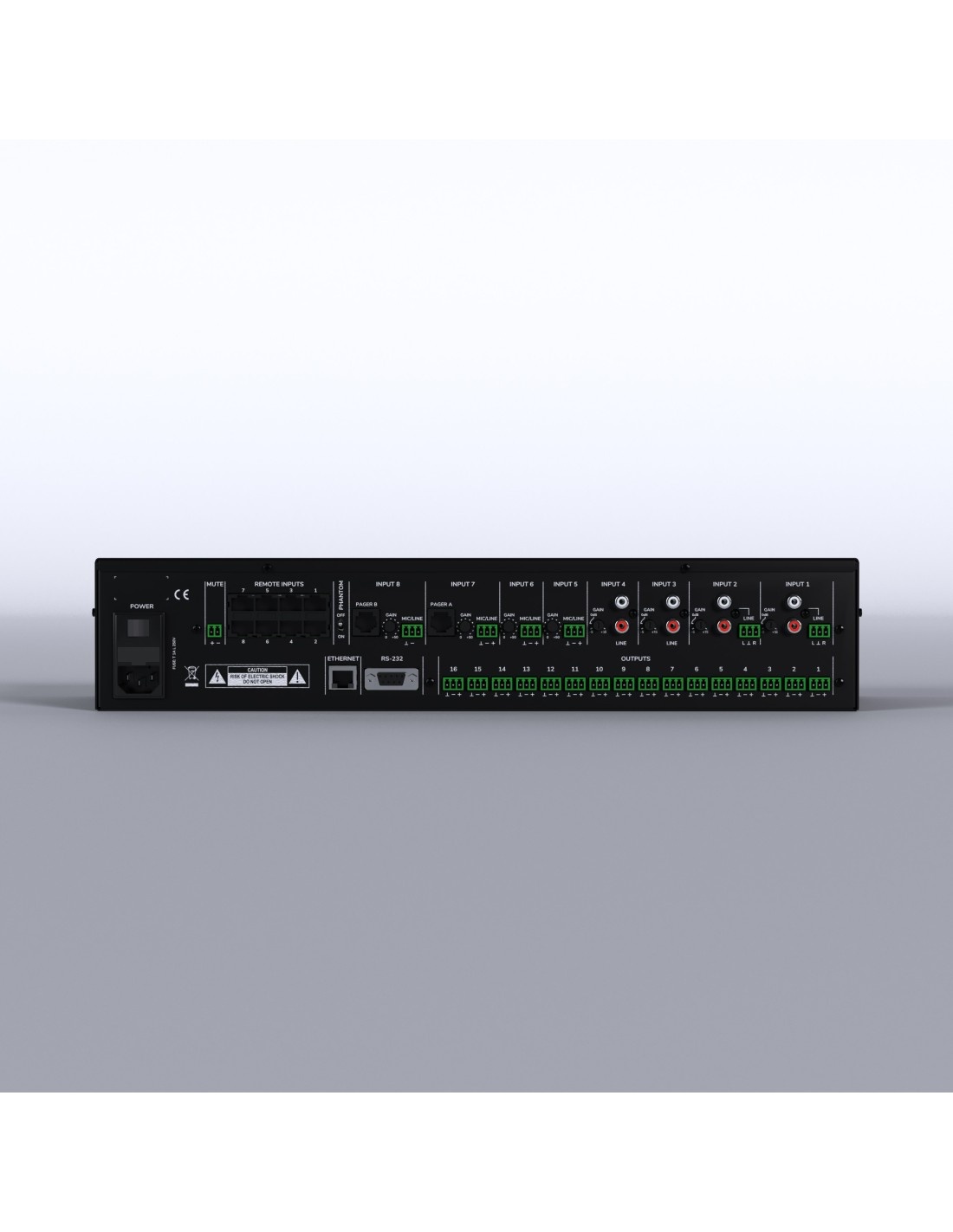

Tipo de conexión Euroblock, 3-pin, balanced
Line: RCA female. Input 1 and 2 with Euroblock stack, Unbalanced Mic/Line: Euroblock (Symmetrical), Balanced Remote: RJ45 Connector, Balanced
Opciones de instalación 19″ rack format (2RU)
Temperatura de funcionamiento Min: -10°C ; 14°F Max: 40°C ; 104°F
Humedad de funcionamiento <85% HR
85% HR
Temperatura de almacenamiento Min: -10°C ; 14°F Max: 40°C ; 104°F
Humedad de almacenamiento <90% HR
90% HR
Accesorios opcionales eMCONTROL1-type physical wall panels, eMPAGE-type paging stations, WPaMIX-T, WPaBT
Dimensiones 482.6 x 88.0 x 200.0 mm / 19.0 x 3.5 x 7.9 in. (WxHxD)
Peso 3.66 kg / 8.07 lb
Dimensiones de envío 550 x 120 x 390 mm / 21.65 x 4.72 x 15.35 in. (WxHxD)
Peso del envío 5.66 kg / 12.48 lb
Formato Unit
LOGÍSTICA
Estado New
Origen Producción Spain
Código EAN 8435071310239
Código arancelario 8518400000
Lugar de envío Spain
Anchura (cm) 55.00
Altura (cm) 12.00
Profundidad (cm) 39.00
Vol. (dm3) 25.74
Peso bruto (kg) 5.66
Peso neto (kg) 3.80
Garantía (meses) 36
ELECTRICAL
AC mains requirement 100-240 VAC @ 50-60Hz
AC mains connector C14 IEC connector
Consumo de energía 20W
Secondary power supply +12VDC, 0,6A max. (short circuit protected)
AUDIO CONVERTERS
Sampling rate 48 kHz
Latency 13kΩ Mic/Line: >24kΩ electronically balanced Remote: >24kΩ electronically balanced
Line: 13kΩ Mic/Line: 24kΩ electronically balanced Remote: 24kΩ electronically balanced
ANALOGUE AUDIO OUTPUT PORTS
Number of output ports 16, Line
Crosstalk >90dB, 20Hz – 20kHz
90dB, 20Hz – 20kHz
ANALOGUE MONITOR PORTS
Headphones From Out1 to Out16 selectable, Mini-Jack 3,5mm (>200mW – 200Ω)
From Out1 to Out16 selectable, Mini-Jack 3,5mm (200mW – 200Ω)
CONNECTIVITY
Serial port RS-232 interface with DB9 connector
Programing and control Hangar (embedded web application), Ecler pilot (Android/iOS application), TPNET (UDP/RS232)
Ethernet 1, RJ-45 Ethernet Base-Tx 10/100Mb Auto X-Over CAT5 up to 100m
REMOTE CONTROL CONNECTIONS
Digital remote controls Remote bus, RS485
GPIs 1, MUTE port
ANALOGUE AUDIO INPUTS
Sensibilidad de entrada Line: +5 / -15dBV External potentiometer adjust Mic/Line: +0 / -50dBV External potentiometer adjustment Remote: 0 dBV without adjustment
MIC INPUTS
Phantom power Mic/Line: +48VDC (rear panel switch)
LINE INPUTS
CMRR Mic/Line: >60dB (20Hz – 20kHz) Remote: >60dB (20Hz – 20kHz)
Mic/Line: 60dB (20Hz – 20kHz) Remote: 60dB (20Hz – 20kHz)
Input impedance Line: 13kΩ Mic/Line: 24kΩ electronically balanced Remote: 24kΩ electronically balanced
Max input level 12dBV
LINE OUTPUTS
THD + Ruido < 0.005% (1kHz, 1Vrms)
0.005% (1kHz, 1Vrms)
Max output level 12dbV
SCREEN/DISPLAY
Resolution 24 bit, AKM
AUDIO PERFORMANCES
Frequency response <10Hz ~ 20kHz (+0dB / -0.5dB)
10Hz ~ 20kHz (+0dB / -0.5dB)
